La roscadura es una técnica fundamental en la fabricación y ensamblaje de piezas mecánicas, permitiendo la unión firme y desmontable mediante tornillos o pernos. Para crear estas roscas internas en agujeros o piezas, se utilizan herramientas llamadas machuelos (o tarrajas).
Elegir el tipo correcto de machuelo es crucial para garantizar la calidad, durabilidad y funcionalidad de la rosca, así como para optimizar los procesos productivos y evitar daños en las piezas o en la herramienta misma. En este artículo, exploraremos en profundidad los diferentes tipos de machuelos, sus características, aplicaciones y los criterios para seleccionar el más adecuado según el trabajo que se desea realizar.
¿Qué es un Machuelo?
Un machuelo es una herramienta de corte que permite formar roscas internas en piezas de metal, plástico u otros materiales. Está diseñado con filos cortantes en espiral o rectos que extraen material para crear la rosca.
Existen varios tipos, diferenciados por su forma, función, material de fabricación y método de corte, que se adaptan a diferentes necesidades industriales y manuales.
Tipos de Machuelos
En la fabricación y reparación de roscas internas, elegir el tipo correcto de machuelo es fundamental para obtener un acabado óptimo, prolongar la vida útil de la herramienta y evitar daños en la pieza. A continuación, explicamos en detalle los principales tipos de machuelos, sus características y aplicaciones específicas.
1. Machuelos de Máquina (Machine Taps)
Descripción
Los machuelos de máquina están diseñados para ser usados con equipos automáticos o semiautomáticos, como taladradoras, roscadoras eléctricas o centros de mecanizado. Su estructura y diseño permiten un corte más preciso y eficiente en operaciones repetitivas o de producción en serie.
Características
- Material: Normalmente fabricados en acero rápido (HSS) o carburo, con o sin recubrimientos para mejorar la resistencia al desgaste.
- Diseño de ranuras: Pueden tener ranuras rectas o en espiral, según el tipo de material y la evacuación de virutas requerida.
- Precisión: Alta, con tolerancias estrechas para piezas críticas.
- Durabilidad: Mayor que los machuelos manuales debido a la fabricación y tratamientos térmicos especializados.
Aplicaciones
- Industria automotriz, aeroespacial y manufactura en masa.
- Para materiales metálicos duros, donde se requiere rapidez y precisión.
- Ideal para agujeros pasantes o ciegos, siempre que se seleccione el diseño correcto de ranuras.
- Subtipos principales
- Machuelos de ranura recta: Adecuados para materiales sólidos y duros. Facilitan la evacuación de virutas en agujeros pasantes.
- Machuelos de espiral (hélice): Para materiales blandos o cuando se debe evacuar virutas hacia atrás, en agujeros ciegos.
2. Machuelos Manuales (Hand Taps)
Descripción
Este tipo de machuelo se utiliza con herramientas manuales, como llaves de mano o manerales, para operaciones de roscado más pequeñas, de mantenimiento o prototipado.
Características
Conjunto de tres piezas:
- Machuelo de entrada o cónico (taper tap):Tiene una punta con ángulo progresivo que facilita la introducción en el agujero y el inicio de la rosca. Generalmente, los primeros 6 a 10 hilos están cortados en forma cónica.
- Machuelo intermedio (plug tap):Su punta es menos cónica que el taper y continúa el roscado hacia dentro del agujero.
- Machuelo de fondo (bottoming tap):Diseñado para roscar hasta el fondo de agujeros ciegos, con los primeros hilos cortados totalmente y un extremo recto.
Material: Comúnmente acero rápido, algunas versiones con recubrimientos para mayor durabilidad.
Tamaño: Variedad amplia para distintos diámetros y tipos de rosca.
Aplicaciones
- Reparación y mantenimiento donde se requiere control manual.
- Roscado en situaciones de difícil acceso para maquinaria.
- Piezas prototipo o producciones limitadas.
Ventajas y desventajas
- Ventajas: Fácil de manejar, económico para trabajos pequeños.
- Desventajas: Mayor esfuerzo manual, riesgo de desalineación y rotura si no se usa correctamente.
3. Machuelos de Fondo (Bottoming Taps)
Descripción
Los machuelos de fondo son especializados en realizar roscas internas en agujeros ciegos hasta la base del orificio, donde otros machuelos no pueden llegar sin dañar la pieza.
Características
- Punta corta con un ángulo de corte reducido, sólo los últimos hilos tienen corte para garantizar la precisión.
- Se utilizan normalmente después del machuelo de entrada o intermedio para completar la rosca.
- Material de fabricación resistente para mantener filo en el corte final.
Aplicaciones
- En ingeniería donde los agujeros ciegos deben tener una rosca completa hasta el fondo.
- Industria automotriz, fabricación de moldes y matrices.
- Ideal para piezas que requieren un acabado de rosca sin interferencias.

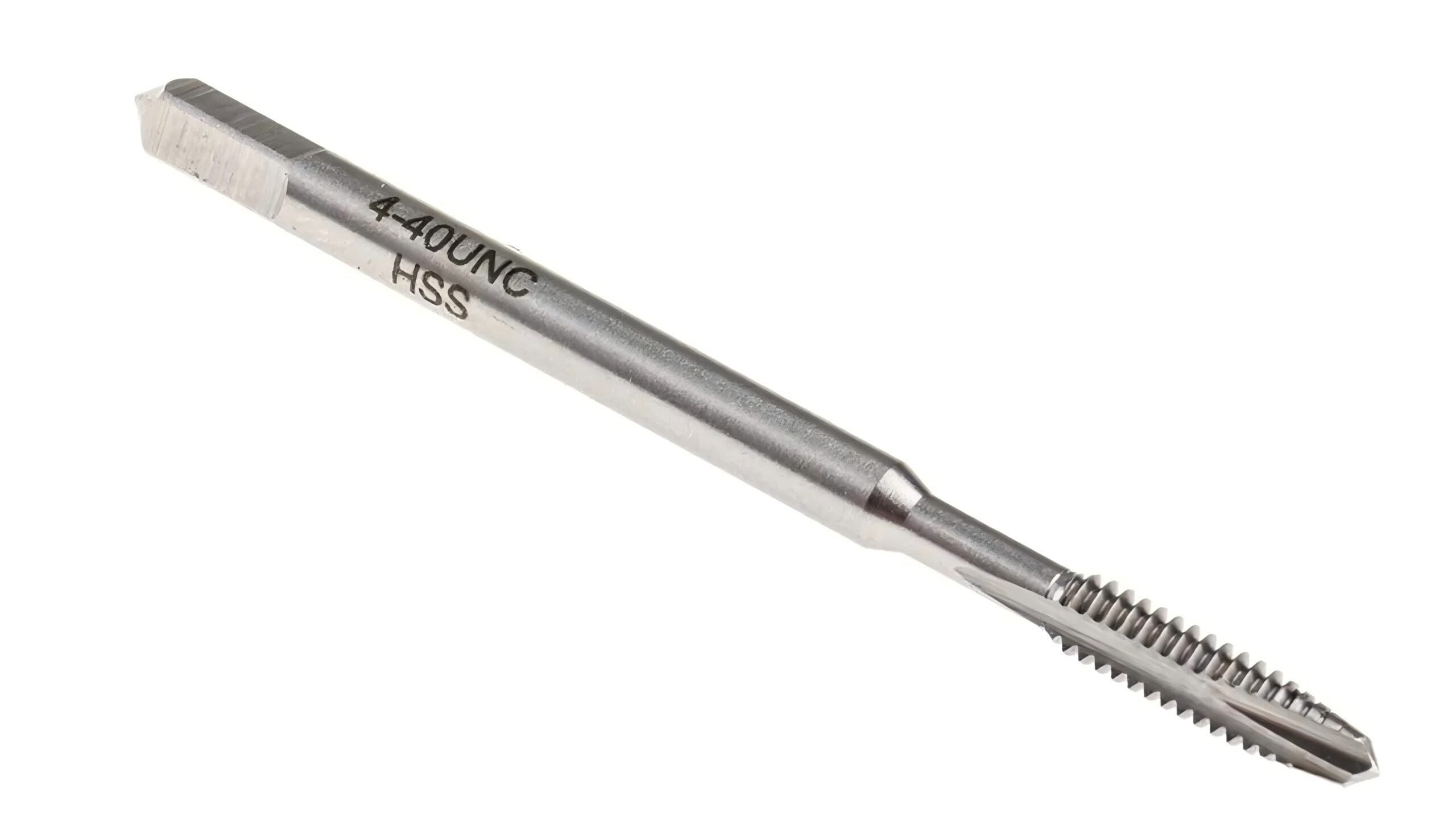

4. Machuelos de Rosca Ciega en Espiral (Spiral Point Taps o “Machuelo Flecha”)
Descripción
Estos machuelos tienen la punta en forma de flecha y un diseño que empuja las virutas hacia adelante, facilitando su expulsión y evitando que se acumulen en el fondo del agujero.
Características
- Punta con ángulo especial que impulsa las virutas hacia la salida del agujero.
- Ranuras rectas o ligeramente helicoidales.
- Materiales comunes: acero rápido o con recubrimientos.
Aplicaciones
- Perforaciones pasantes donde la expulsión frontal de virutas mejora el proceso.
- Ideal para acero, aluminio y otros metales blandos o medianamente duros.
- Producción en serie que requiere alta velocidad de corte.
Beneficios
- Minimiza atascos y roturas por acumulación de virutas.
- Mejora la calidad del roscado y la vida útil del machuelo.

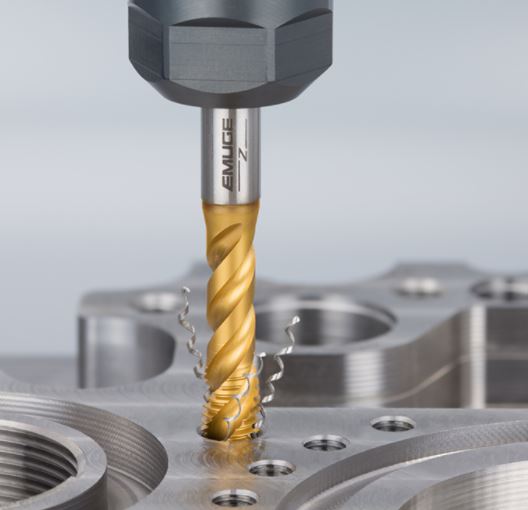

5. Machuelos de Rosca en Espiral (Spiral Flute Taps)
Descripción
Los machuelos de espiral con ranura helicoidal están diseñados para evacuar las virutas hacia atrás, lo que los hace ideales para agujeros ciegos donde la viruta no puede salir hacia adelante.
Características
- Ranuras helicoidales que transportan la viruta hacia la entrada del agujero.
- Punta cortante diseñada para corte limpio y eficiente.
- Generalmente fabricados en acero rápido con o sin recubrimiento.
Aplicaciones
- Roscado en agujeros ciegos, especialmente en materiales blandos o plásticos.
- Cuando la evacuación de virutas hacia adelante no es posible.
- Industria electrónica, plásticos y metalurgia ligera.
Ventajas
- Excelente para evitar atascos en agujeros profundos.
- Mejora la calidad de la rosca interna.
Otros tipos especiales
Los materiales seleccionados deben cumplir con los requisitos mecánicos, térmicos y de resistencia al entorno. Los más comunes son:
Machuelos de Paso Fino y Grueso
Diseñados para diferentes tipos de roscas según la norma: paso fino (más hilos por pulgada o mm) o paso grueso (menos hilos).
La selección depende de la aplicación mecánica y la necesidad de resistencia o ajuste.
Machuelos para Materiales Especiales
Con recubrimientos o geometrías adaptadas para acero inoxidable, titanio u otros materiales difíciles.
Diseñados para reducir el calor y la fricción en el corte.
Clasificación por Material
Los machuelos pueden fabricarse con distintos materiales, lo que influye en su resistencia y aplicabilidad.
Acero Rápido (HSS)
Muy común.
Buena resistencia y durabilidad.
Adecuado para roscado en acero, hierro, aluminio y plástico.
Acero Rápido Recubierto (HSS recubierto)
Recubrimientos como TiN (nitruro de titanio) o TiAlN para mayor dureza y resistencia al desgaste.
Mejora la vida útil y reduce fricción.
Carburo (Carbide)
Muy duro y resistente a altas temperaturas.
Usado en producción masiva y materiales muy duros.
Más frágil, requiere máquinas de alta precisión.
Clasificación por Tipo de Rosca
Los machuelos también se diseñan según el tipo de rosca que se desea fabricar.
Métricos (ISO): Roscas métricas comunes en la mayoría de la industria.
UNC/UNF (roscas estadounidenses): Para aplicaciones estándar en Estados Unidos.
Gas, BSP, Whitworth: Roscas para tuberías y conexiones especiales.
Factores para Elegir el Machuelo Adecuado
1. Material de la Pieza a Roscara
Materiales blandos (aluminio, latón, plástico) requieren machuelos con menor fuerza de corte y generalmente con espiral para mejor evacuación de virutas.
Materiales duros (acero templado, acero inoxidable) necesitan machuelos de alta calidad, muchas veces recubiertos o de carburo.
2. Tipo de Agujero
Pasante: Los machuelos de punta recta o de espiral que empuja hacia adelante son adecuados.
Ciego: Machuelos de fondo o espiral que evacuan las virutas hacia atrás.
3. Tipo de Rosca
Elige el machuelo que corresponde a la norma y paso deseado.
Roscas finas o gruesas afectan la selección.
4. Método de Trabajo
Manual o máquina: machuelos manuales o de máquina.
Cantidad de piezas: para producción masiva es mejor invertir en machuelos de alta calidad y durabilidad.
5. Calidad y Vida Útil
Un machuelo de mayor calidad puede parecer más caro, pero reduce costos a largo plazo al evitar roturas y defectos.
Recomendaciones Prácticas para Usar Machuelos
Lubricación adecuada: Siempre usar aceite o lubricante apropiado para evitar el sobrecalentamiento y desgaste.
Evacuación de virutas: Prestar atención a la dirección de las espirales para evitar atascos.
Velocidad correcta: Ajustar la velocidad según material y tipo de machuelo.
Mantener herramientas afiladas: Cambiar o afilar machuelos desgastados para mantener calidad.
Pruebas previas: Para materiales desconocidos o procesos nuevos, hacer pruebas para determinar el machuelo más adecuado.
Innovaciones y Tendencias en Machuelos
Machuelos recubiertos con nanotecnología: Mejoran dureza y resistencia al desgaste.
Machuelos de carburo con geometrías especiales: Para materiales difíciles.
Sistemas automáticos con sensores: Detectan desgaste y evitan roturas.
Herramientas con microdentado: Para acabados más finos y evitar rebabas.
Conclusión
La elección del machuelo correcto depende de múltiples factores: material, tipo de agujero, método de trabajo, tipo de rosca y calidad deseada. Conocer los tipos y características de cada machuelo permite optimizar la producción, mejorar la calidad de las roscas y reducir costos por fallas o desperdicios.
Invertir tiempo en seleccionar y mantener adecuadamente los machuelos se traduce en procesos más eficientes y piezas de mejor desempeño.
