El mecanizado CNC se ha convertido en uno de los procesos de fabricación más importantes del mundo. El fresado es una técnica clave dentro del mecanizado CNC de precisión, ampliamente utilizada en sectores como el médico, aeroespacial, óptico y de piezas mecánicas. El fresado utiliza herramientas de corte rotativas para eliminar material de una pieza de trabajo, alimentándola en ángulo con respecto al eje de la herramienta. El número de ejes que tiene una fresadora determina el tipo de trabajos que puede realizar y en qué ubicaciones de la pieza. El fresado CNC es ideal para crear formas angulares, ranuras, orificios, curvas, superficies planas y canales, ofreciendo gran precisión y eficiencia.
En este artículo, le explicaremos la diferencia entre el mecanizado CNC de 3, 4 y 5 ejes y cuál es el más adecuado para su proyecto.

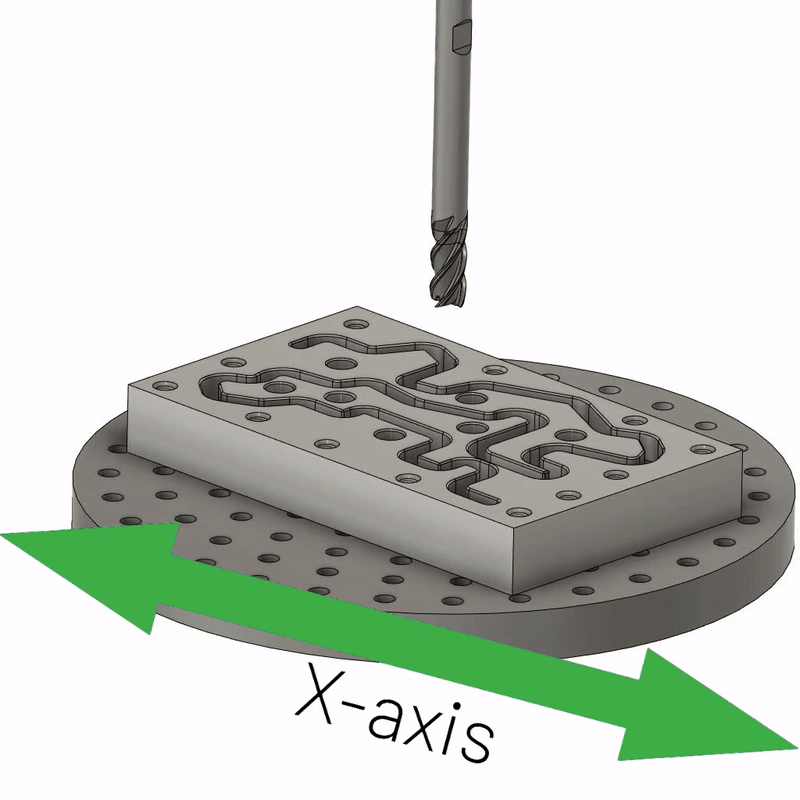

¿Qué es el mecanizado CNC de 3 ejes?
El fresado CNC de 3 ejes sigue siendo uno de los procesos más populares y ampliamente utilizados. Es el tipo más sencillo, donde la pieza de trabajo está fija en una posición y el husillo se mueve a lo largo de los ejes X, Y y Z. Este tipo de mecanizado es adecuado para piezas de geometría simple, pero no para formas complejas.

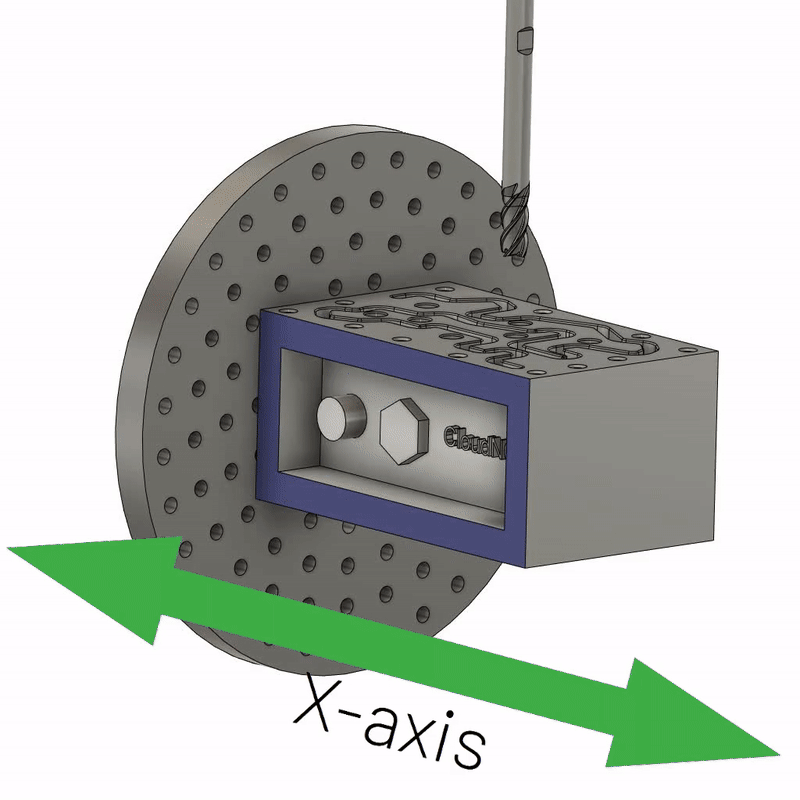

¿Qué es el mecanizado CNC de 4 ejes?
El fresado CNC de 4 ejes funciona de forma similar al de 3 ejes, utilizando una herramienta de corte para eliminar material de la pieza y darle la forma deseada. Sin embargo, en el mecanizado de 4 ejes se añade un movimiento rotativo adicional alrededor del eje X, llamado eje A.
Es muy útil para realizar orificios o cortes en los laterales de una pieza o en cilindros. Ofrece resultados precisos con rapidez y eficiencia, basándose en entradas numéricas computarizadas.

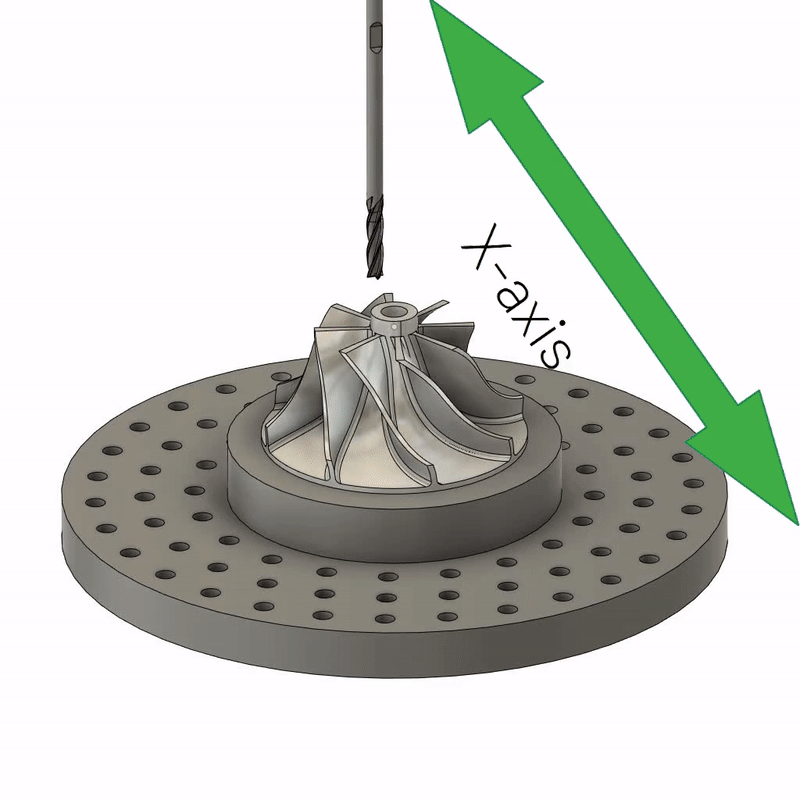

¿Qué es el mecanizado CNC de 5 ejes?
El fresado CNC de 5 ejes opera sobre los ejes X, Y y Z, más el eje A y el eje de rotación B sobre el eje Y. Gracias al eje B, se pueden mecanizar las piezas en ángulos en torno al eje Y. Este tipo de mecanizado permite trabajar diferentes caras de la pieza sin necesidad de cambiar su posición, lo cual mejora significativamente la eficiencia en piezas prismáticas.

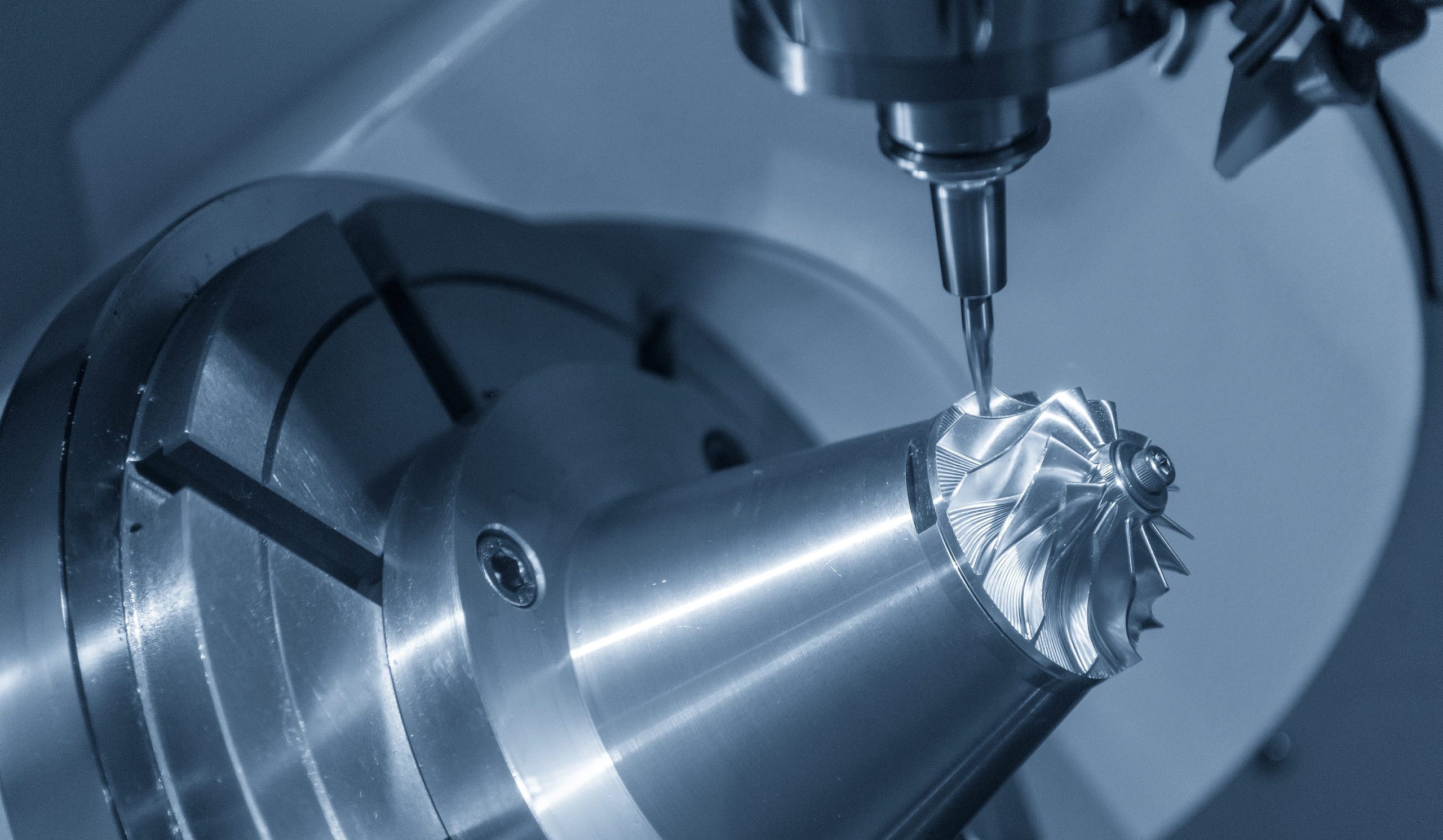

Debido a su alta versatilidad, el mecanizado CNC de 5 ejes se utiliza para fabricar piezas complejas de alta precisión, como piezas médicas, aeroespaciales, de titanio, para la industria petrolera y militar.
MOVIMIENTOS DE LOS EJES
Eje X – movimiento de izquierda a derecha
Eje Y – movimiento de adelante hacia atrás
Eje Z – movimiento de arriba a abajo
Eje A – rotación de 180° alrededor del eje X
Eje B – rotación de 180° alrededor del eje Y
Eje C – rotación de 180° alrededor del eje Z
TYPES OF CNC MACHINES
3 ejes – Ejes X, Y y Z
4 ejes – Ejes X, Y, Z y A
5 ejes – Ejes X, Y y Z, más dos entre A, B y C
¿Cómo elegir entre mecanizado de 3, 4 o 5 ejes para su proyecto?
Aunque el mecanizado de 5 ejes ofrece ventajas notables frente al de 3 y 4 ejes, no todos los productos son adecuados para esta tecnología. Del mismo modo, las piezas aptas para 3 ejes no siempre requieren 5 ejes. A continuación, explicamos cómo tomar la mejor decisión para su proyecto.
Para piezas sencillas y de gran volumen, el fresado de 3 ejes es la mejor opción. Por ejemplo, operaciones como el esmerilado de superficies, corte de ranuras y perforación de orificios poco profundos pueden realizarse con eficacia. Para productos que requieren perforaciones laterales o sobre superficies cilíndricas, el mecanizado de 4 ejes acelera el proceso y mejora la precisión. Para piezas de geometría compleja y alta exigencia de precisión, el fresado de 5 ejes es la opción ideal, ofreciendo flexibilidad y velocidad inigualables. Sin embargo, el mecanizado de 5 ejes es más costoso que los de 3 y 4 ejes.
Conclusión
Comprender las diferencias entre el mecanizado CNC de 3, 4 y 5 ejes es esencial para seleccionar el método adecuado para sus piezas. En HordRT, ofrecemos una amplia gama de servicios de mecanizado CNC de precisión, incluyendo fresado, torneado, EDM, electroerosión por hilo y rectificado superficial.
Contamos con centros de mecanizado CNC de 3, 4 y 5 ejes totalmente automatizados, respaldados por una amplia experiencia, ingenieros calificados e instalaciones avanzadas. Somos capaces de gestionar tanto producciones pequeñas como grandes con los más altos estándares de calidad.
Los servicios de mecanizado CNC de HordRT son su mejor opción. ¡Contáctenos para obtener una cotización instantánea para su próximo proyecto!
