Con el avance continuo de los procesos de diseño y fabricación, los archivos CAD 3D han transformado profundamente la manera en que los ingenieros colaboran con los fabricantes. Gracias a estos modelos tridimensionales, se puede acceder de forma inmediata a toda la información geométrica de una pieza: dimensiones, formas, ángulos y detalles complejos. Muchos clientes se preguntan: “Si el modelo 3D ya contiene todos los datos necesarios, ¿por qué es necesario seguir proporcionando un dibujo 2D?”
Aunque los modelos 3D ofrecen una representación visual completa y detallada de una pieza, los dibujos 2D siguen siendo una herramienta esencial en la comunicación técnica y el control de calidad en la fabricación. En este artículo, exploraremos en profundidad qué es un dibujo 2D, por qué sigue siendo indispensable, y cómo puede ayudarte a mejorar la eficiencia de tu proceso de fabricación.

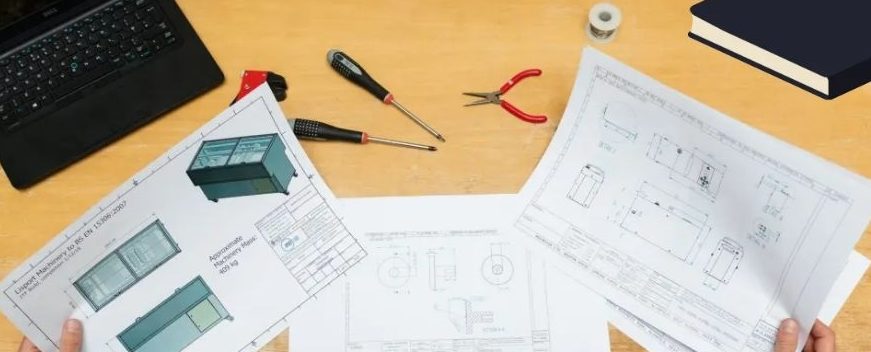

¿Qué es un dibujo 2D?
En el ámbito de la ingeniería, un dibujo 2D es un documento técnico que representa gráficamente las dimensiones y características de una pieza desde diferentes vistas planas (como vista superior, frontal y lateral). A diferencia de los modelos 3D, los dibujos 2D ofrecen una representación estandarizada que incluye información vital como:
Dimensiones exactas
Tolerancias geométricas (GD&T)
Especificaciones de material
Acabados superficiales
Notas técnicas y requisitos especiales
Bloques de título con número de parte, revisiones, autor, fecha, etc.
Estos dibujos son fundamentales para asegurar que todos los involucrados en la fabricación, desde diseñadores hasta operarios y controladores de calidad, comprendan de manera uniforme lo que se espera del producto final.
¿Por qué deberías crear un dibujo 2D?
1. Definición clara de características críticas
Los dibujos 2D permiten destacar características críticas de una pieza que podrían pasar desapercibidas en un modelo 3D, especialmente en relación con las tolerancias estrechas, los radios mínimos o los ángulos de desmoldeo. Además, permiten indicar zonas funcionales, superficies de contacto, o instrucciones de montaje específicas que son vitales para el correcto funcionamiento del componente o ensamblaje.
Un buen dibujo 2D puede incluir todo lo que el fabricante necesita en una sola página: vistas, cotas, anotaciones, tolerancias, referencias a normas, etc. Esto ayuda a evitar malentendidos y reduce el riesgo de errores de fabricación.
2. Comunicación clara y eficiente
En la mayoría de los talleres de mecanizado o plantas de producción, los operarios no utilizan directamente los archivos 3D. Ellos trabajan con copias impresas de los dibujos 2D en papel o PDF, los cuales se colocan junto a las máquinas. Estas copias son rápidas de consultar, fáciles de anotar y prácticas para ser compartidas con diferentes departamentos como compras, planificación, producción y calidad.
El dibujo 2D sigue siendo la forma más eficaz de comunicar ideas de diseño y especificaciones técnicas entre los distintos miembros del equipo de trabajo.
3. Reducción de errores en el diseño
El proceso de elaboración de un dibujo 2D obliga al diseñador o ingeniero a revisar la pieza desde varios ángulos y considerar aspectos que no siempre son evidentes en el entorno tridimensional. Esta revisión suele revelar incoherencias o errores de diseño antes de llegar a la etapa de producción.
Además, los dibujos 2D pueden servir como una forma compacta y cronológica de registrar la evolución de un diseño, permitiendo a otros miembros del equipo seguir fácilmente los cambios y revisiones realizadas.
4. Fundamentales para el control de calidad
Durante la inspección de piezas fabricadas, el departamento de calidad necesita un documento claro que indique qué dimensiones deben ser verificadas y cuáles son las tolerancias aceptables. Los dibujos 2D proporcionan esta información de manera directa y legible.
El control de calidad suele realizar inspecciones dimensionales 100% basadas en las cotas críticas del dibujo. También es esencial para validar montajes, verificar requisitos de acabado superficial y cumplir con normativas de cliente. En muchos casos, los dibujos son parte del expediente de trazabilidad de la producción.
5. Estándares industriales y cumplimiento normativo
En la mayoría de industrias técnicas como la automotriz, aeroespacial, médica o de defensa, los dibujos 2D son requeridos como parte del paquete de documentación. Estos documentos son esenciales para auditorías, certificaciones (como ISO 9001 o IATF 16949), aprobaciones PPAP, entre otros.
Incluso cuando el modelo 3D se utiliza para programación CNC o simulaciones, el dibujo 2D es el documento oficial para la revisión y aceptación de la pieza.

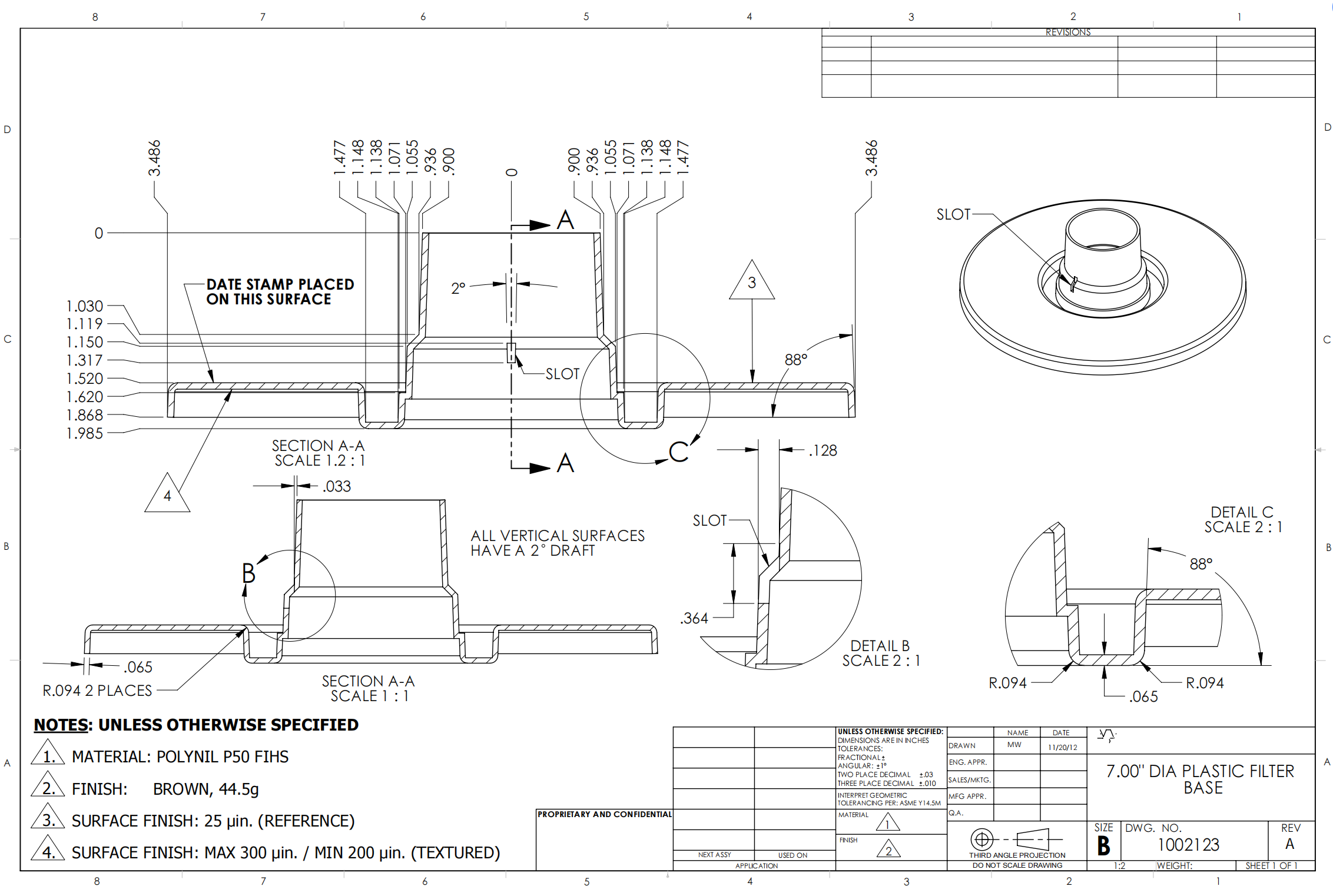

¿Qué debe contener un dibujo técnico 2D bien elaborado?
Un dibujo 2D profesional debe seguir las normas internacionales como ISO, ASME Y14.5 o DIN e incluir:
Vistas ortogonales y secciones: para representar todos los detalles visibles y ocultos.
Dimensiones lineales y angulares: claramente ubicadas y sin ambigüedades.
Símbolos de GD&T (Geometric Dimensioning and Tolerancing): para controlar la forma, posición y orientación.
Notas técnicas y referencias cruzadas: como tratamientos térmicos, acabados superficiales, instrucciones de montaje o procesos especiales.
Bloque de título (title block): que indique el nombre del proyecto, autor, fecha, escala, número de parte, revisiones, etc.
Conclusión
Aunque los modelos CAD 3D han revolucionado el diseño mecánico moderno, los dibujos técnicos en 2D siguen siendo una herramienta imprescindible en la ingeniería y la fabricación. Estos documentos ofrecen una forma clara, estandarizada y verificable de comunicar especificaciones técnicas, reducir errores, facilitar el control de calidad y garantizar el cumplimiento normativo.
Por ello, la mayoría de los fabricantes agradecen recibir tanto el archivo 3D como el dibujo 2D. Al proporcionar ambos, estás ofreciendo una visión completa de tus requisitos, reduciendo significativamente las posibilidades de malentendidos, errores costosos y retrasos en la producción.
Sobre HordRT

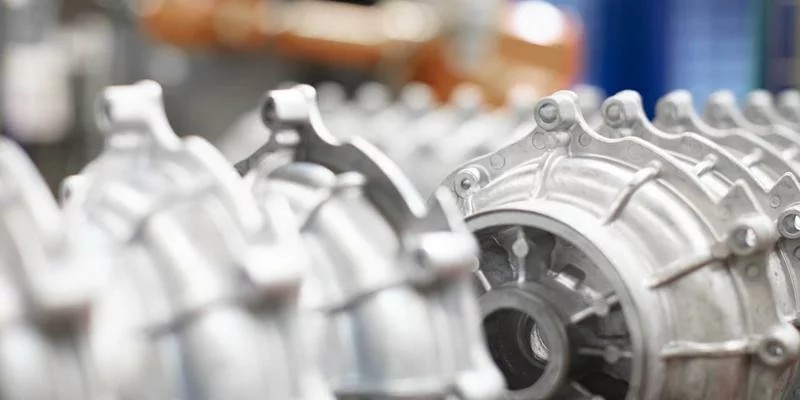

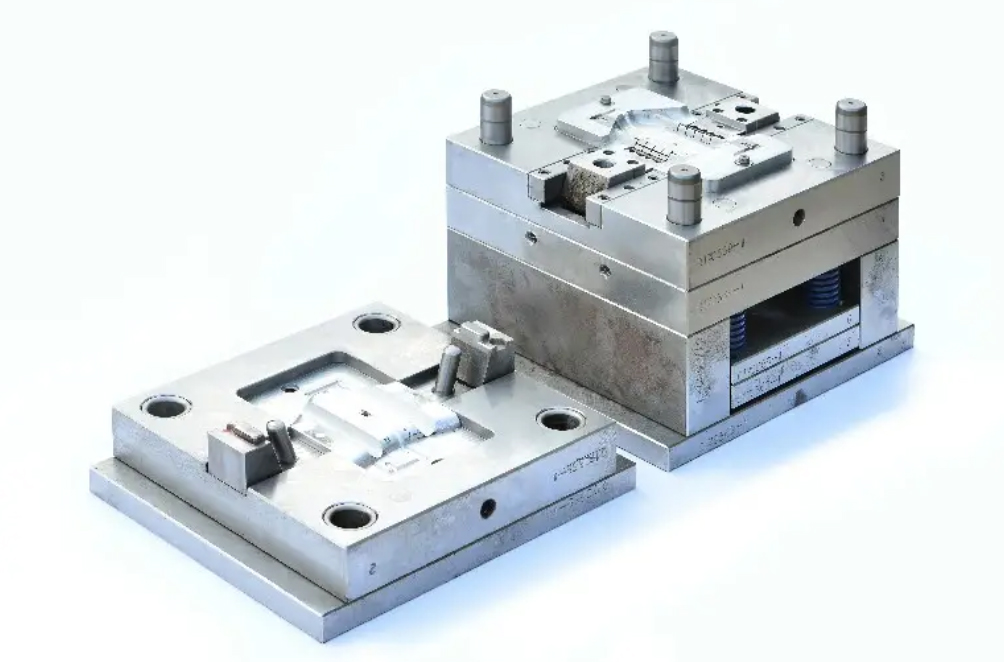

En HordRT, somos expertos en la fabricación rápida de moldes y producción de piezas mediante inyección de plástico, mecanizado CNC y fundición a presión. Desde nuestros inicios en 2013, hemos trabajado con clientes de todo el mundo, ofreciendo soluciones completas desde el prototipado hasta la producción en serie. Nuestro equipo valora profundamente la claridad técnica y sabemos por experiencia que un buen dibujo 2D puede marcar la diferencia entre una pieza aceptable y una pieza perfecta.
