En el mundo de la manufactura de precisión, pocas máquinas son tan confiables o tan ubicuas como la fresadora vertical. En HordRT la consideramos el “caballo de batalla” de nuestro taller. Ya sea que fabriquemos un prototipo complejo único o una producción de 100,000 unidades, el fresado vertical suele ser el primer proceso al que recurrimos para un mecanizado de alta precisión, versátil y rentable.
Pero ¿es la mejor opción para tu proyecto específico?
Como expertos en fabricación CNC, creemos en la transparencia. Entender las capacidades —y también las limitaciones— del fresado vertical CNC ayuda a nuestros clientes a diseñar mejores piezas y ahorrar en costes de producción. En esta guía te explicaré exactamente qué es esta tecnología, qué tipos de piezas produce con mayor eficiencia y cuándo puede ser necesario recurrir a otras estrategias de mecanizado.
¿Qué es el fresado vertical?
En esencia, el fresado vertical es un proceso de manufactura sustractiva. Una fresadora utiliza una herramienta de corte cilíndrica en rotación para remover material de una pieza y darle la forma o dimensiones deseadas.
La característica clave del fresado vertical CNC es la orientación del husillo. La herramienta de corte está montada verticalmente (en el eje Z) y se desplaza hacia arriba y hacia abajo, mientras que la mesa mueve la pieza a lo largo de los ejes X e Y. Esta configuración permite que la gravedad trabaje a favor del operador durante la preparación, aunque puede presentar desafíos en la evacuación de viruta durante cortes profundos.
Por qué es el estándar de la industria
¿Por qué utilizamos fresadoras verticales tan ampliamente en HordRT?
Visibilidad y control:
La configuración vertical ofrece una línea de visión clara hacia la pieza. Esto es crucial para alinear componentes con tolerancias estrictas y supervisar el proceso de corte.
Precisión:
Estas máquinas pueden mantener tolerancias extremadamente ajustadas, ideales para crear detalles finos.
Versatilidad:
Con herramientas como end mills, face mills y cortadores en cola de milano, una sola máquina puede realizar operaciones de planeado, ranurado, taladrado y roscado en una sola preparación.
Rentabilidad:
En comparación con configuraciones horizontales más complejas, las fresadoras verticales tienen un costo inicial menor y ocupan menos espacio, lo que nos permite ofrecer precios más competitivos.
Compatibilidad de materiales
Una de las mayores ventajas es la libertad de materiales. Mecanizamos con regularidad una amplia variedad de materiales:
Metales: Aluminio, acero, titanio, latón, cobre, magnesio y acero inoxidable.
Plásticos y compuestos: ABS, Delrin (acetal), PVC, policarbonato, PTFE y varios compuestos.
Tipos de piezas ideales para el fresado vertical
Si tu proyecto requiere piezas detalladas, de tamaño medio y con alta precisión, el fresado vertical probablemente sea la mejor opción. Estos son los tipos de piezas donde esta tecnología destaca.
1. Componentes planos y críticos en superficie
Las fresadoras verticales son excelentes para el fresado frontal, logrando superficies planas y perpendiculares al husillo.
Ejemplos: componentes de motor, soportes de montaje, bases para moldes, placas y carcasas.
Ventaja: Podemos alisar rápidamente la superficie superior y garantizar excelente planitud y paralelismo gracias al firme amarre sobre la mesa.
2. Piezas con cavidades, bolsillos y ranuras
Cuando una pieza requiere características internas, el movimiento en Z resulta fundamental.
Aplicaciones: chaveteros, carcasas electrónicas con soportes internos, ensambles mecánicos con diámetros precisos.
Fortalezas: El fresado vertical permite crear bolsillos, perforar agujeros precisos y roscar internamente. También es ideal para cortar espirales o estrías.
3. Piezas contorneadas y perfiladas
Muchos suponen que las formas 3D complejas requieren mecanizado de 5 ejes. Aunque es cierto para las geometrías más intrincadas, un operador experto puede producir contornos impresionantes en una fresadora vertical de 3 o 4 ejes.
Cómo lo logramos:

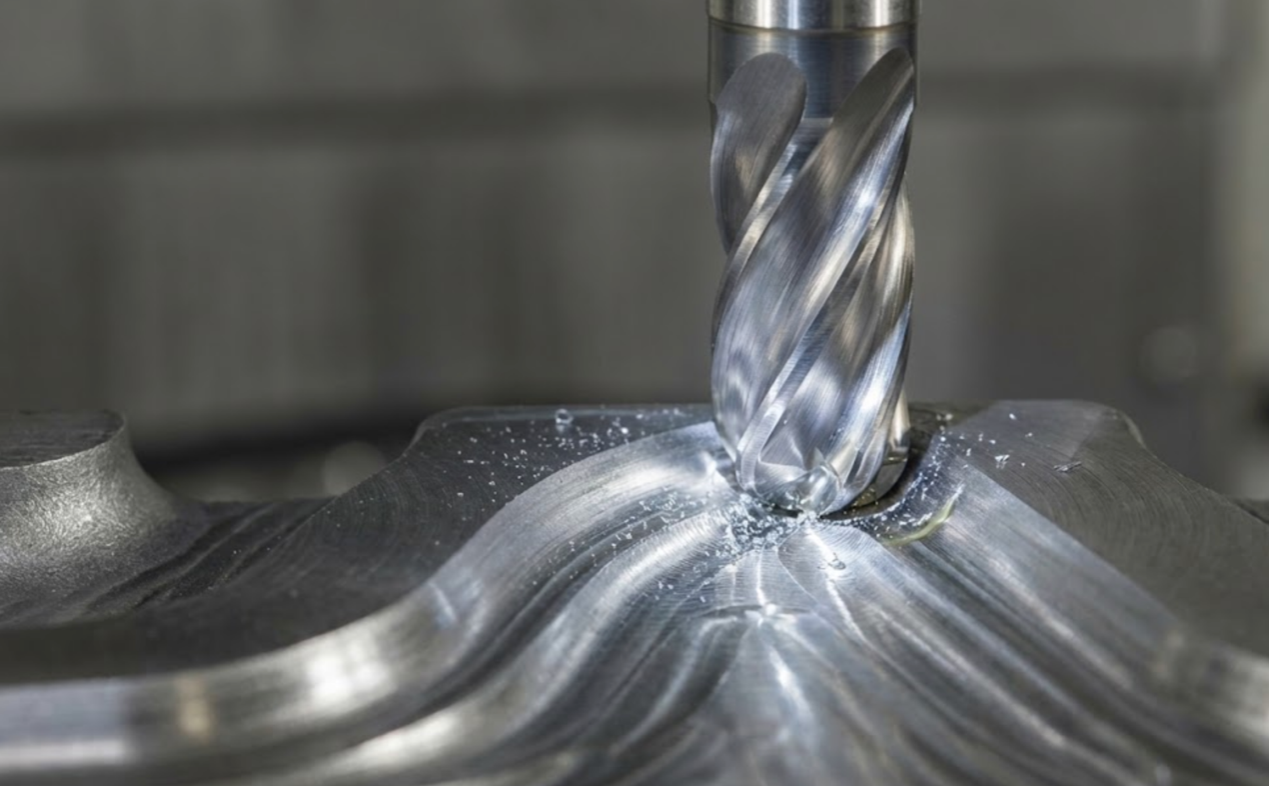

Usamos cortadores de punta esférica (ball nose) para crear curvaturas 3D. Es una práctica rentable para fabricar cavidades de moldes, perfiles y superficies curvas que no requieren socavados o ángulos extremos.
Precisión:
Sostenemos tolerancias de ±0.001" a ±0.005". Para acabados críticos, la optimización del proceso nos permite alcanzar rugosidades de hasta 1 micrón Ra o mejor en materiales adecuados como el aluminio.
4. Prototipos y piezas estructurales de tiradas cortas
Las fresadoras verticales requieren menos preparación y configuración, por lo que son ideales para iteración rápida.
Flexibilidad: Ajustamos trayectorias de herramientas rápidamente ante cambios de diseño.
Velocidad: Podemos fabricar prototipos en 1 día gracias a preparaciones simples y sin necesidad de dispositivos de sujeción complejos.
Piezas que NO son ideales para fresado vertical
Para ofrecer la mejor calidad y precio, también es importante saber cuándo evitar el fresado vertical. En estos casos recomendamos alternativas como fresado horizontal o torneado.
1. Piezas con cavidades profundas
La herramienta corta desde arriba, y las virutas se acumulan al fondo, afectando el acabado y dañando la herramienta. Las máquinas horizontales permiten una mejor evacuación por gravedad.
2. Componentes largos o delgados
Materiales duros o geometrías esbeltas pueden generar vibración (chatter), afectando el acabado y la vida útil de la herramienta.
3. Piezas sobredimensionadas o muy pesadas
Las fresadoras verticales estándar tienen límites de carga en la mesa. Aunque existen máquinass de pórtico que soportan piezas pesadas, las verticales comunes se recomiendan para piezas pequeñas y medianas.
4. Geometrías complejas con múltiples caras
Si la pieza tiene características en 5 o 6 lados, es necesario reorientarla repetidamente en una fresadora vertical, aumentando tiempo y riesgo de desalineación.
Solución: mecanizado CNC de 5 ejes o torneado CNC si la pieza es cilíndrica.
Conclusión
El fresado vertical sigue siendo una herramienta fundamental de la manufactura moderna por su adaptabilidad, precisión y eficiencia. Es el método ideal para fabricar soportes, placas, prototipos y componentes de moldes en una amplia variedad de materiales.
En HordRT, no solo poseemos máquinas; también la experiencia para llevarlas a su máximo rendimiento. Desde un solo prototipo hasta producción masiva, estamos listos para apoyar tu proyecto.
Capacidades de HordRT
Equipos avanzados: Centros de mecanizado CNC de 3, 4 y 5 ejes.
Alta precisión: Tolerancias habituales de ±0.001” a ±0.005”.
Escalabilidad: Desde prototipos sin MOQ en 1 día, hasta producciones de más de 100,000 piezas.
Calidad certificada: ISO 9001 e IATF 16949.
