En cualquier taller profesional de mecanizado CNC, la selección de herramientas no es solo un paso preliminar; es la mitad del trabajo. Como ingenieros, sabemos que la elección de la herramienta de corte puede —y lo hará— determinar todo lo que sigue: la eficiencia, la vida útil de la herramienta, el acabado superficial y, en última instancia, la precisión de la pieza final.
Si se elige mal, te enfrentarás a un desgaste rápido de la herramienta, acabados de mala calidad o, peor aún, piezas desechadas. Simplemente no existe una herramienta “universal” para todos los trabajos. Esta guía es una mirada práctica a cómo los maquinistas profesionales, como nuestro equipo en HordRT, analizan los tipos de herramientas CNC y seleccionan la óptima para cada proyecto.
Comprender los materiales de las herramientas CNC: de HSS al carburo
Antes de considerar siquiera la forma de una herramienta, debes entender de qué está hecha. La regla fundamental en el mecanizado es que la herramienta debe ser significativamente más dura que la pieza de trabajo y capaz de resistir el calor y las fuerzas generadas durante el corte. Aquí es donde comienzan los compromisos.
1. Acero Rápido (HSS)
Todavía usamos mucho HSS. ¿Por qué? Porque es resistente. El HSS es menos frágil, lo que significa que puede soportar cortes interrumpidos o montajes menos rígidos (como en un fresador manual antiguo) sin astillarse. También es rentable y fácil de afilar, ideal para brocas, machos de roscar o trabajos en lotes pequeños. La desventaja es su resistencia al calor; el HSS pierde su dureza a altas temperaturas, por lo que debe funcionar a velocidades de corte más lentas.
2. Carburo (Carburo Cementado)
Este es el estándar de la industria para la producción CNC moderna. Está compuesto por partículas de carburo de tungsteno unidas con un aglutinante de cobalto. El carburo es mucho más duro y resistente al calor que el HSS. Esto nos permite trabajar a velocidades de corte varias veces mayores, lo cual es fundamental para reducir los tiempos de ciclo y aumentar la rentabilidad. Es nuestra opción preferida para la producción en volumen y para materiales difíciles como el acero inoxidable o el titanio. Su debilidad: es frágil. Se necesita una máquina y un montaje muy rígidos; cualquier vibración o resonancia puede astillar o romper la herramienta instantáneamente.
3. Cerámicas
Cuando ni siquiera el carburo puede soportar el calor, recurrimos a las cerámicas. Se usan en aplicaciones de altísima velocidad, como el torneado de acabado de aceros endurecidos o fundiciones. Ofrecen una resistencia al desgaste fenomenal a altas temperaturas. Sin embargo, son extremadamente frágiles. Se requieren condiciones de mecanizado perfectas y estables, sin cortes interrumpidos. Son herramientas altamente especializadas, no aptas para trabajos generales.
Tipos comunes de herramientas de fresado CNC y sus usos
En el fresado existen innumerables tipos de herramientas CNC, pero la mayoría de los trabajos se realizan con cuatro tipos principales:
Fresas de extremo (End Mills)
Son las herramientas básicas de una fresadora. Tienen filos de corte en los laterales y en la punta, lo que les permite cortar perfiles, bolsillos y ranuras lateralmente, no solo perforar hacia abajo. Cuando necesitamos mecanizar un bolsillo o contornear una pieza, usamos una fresa de extremo. Las más comunes son las de punta plana, empleadas para características 2D como paredes y fondos planos.
Fresas de planeado (Face Mills)
Cuando se necesita generar una superficie grande y plana rápidamente —como escuadrar una pieza bruta— se usa una fresa de planeado. Es un cuerpo cortador de gran diámetro con múltiples plaquitas de carburo intercambiables. Todas las plaquitas trabajan juntas para eliminar material rápidamente, dejando un acabado suave y plano. La mayoría son indexables, lo que permite girar o reemplazar solo la plaquita desgastada en lugar de toda la herramienta, reduciendo costos en producción.
Fresas de punta esférica (Ball Nose Mills)
Si observas la punta, verás que es una semiesfera perfecta. Esta forma permite mecanizar contornos 3D complejos y superficies curvas suaves, como moldes, matrices o implantes ortopédicos. En mecanizado de 3 y 5 ejes, se usan para seguir perfiles tridimensionales. Para lograr un acabado liso, se realizan pasadas pequeñas y superpuestas, pero para curvas complejas no hay mejor opción.

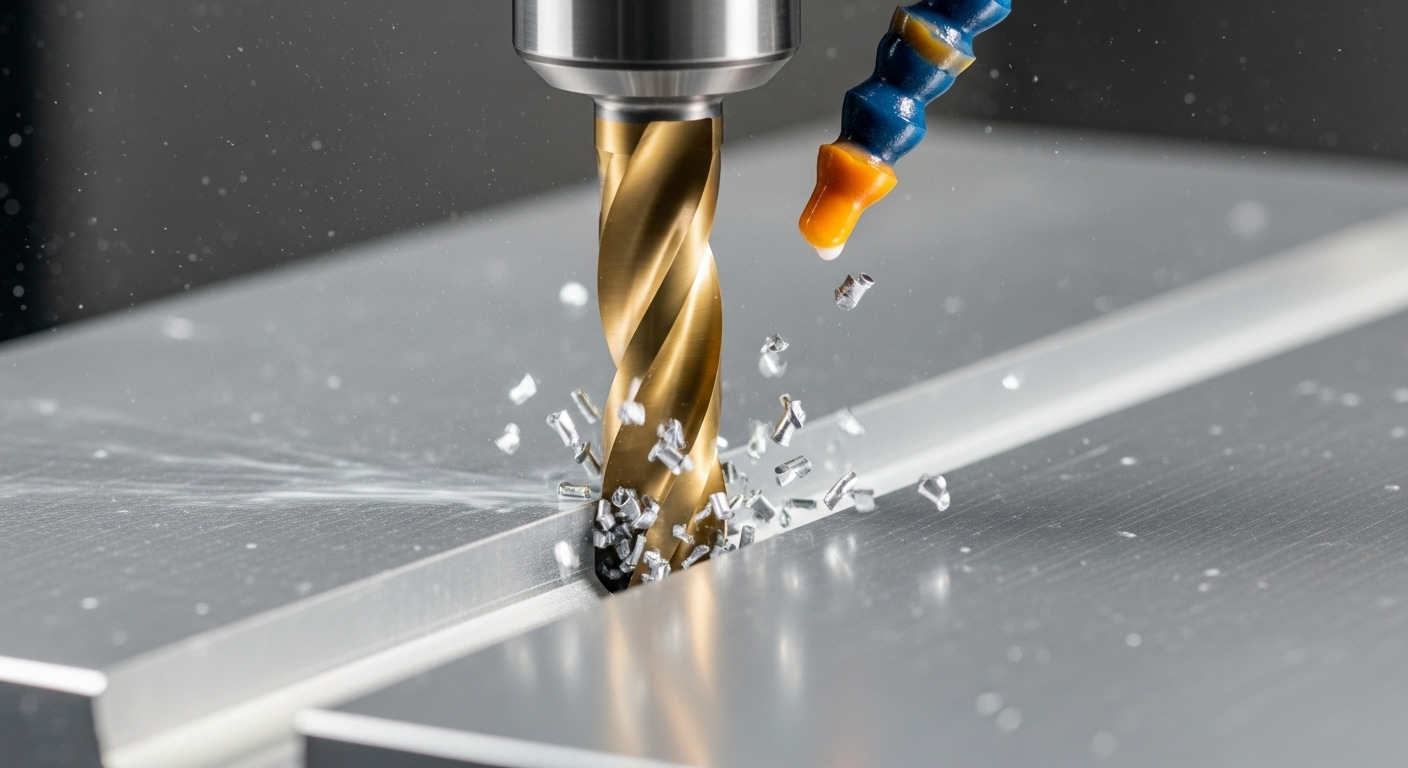

Brocas helicoidales (Twist Drills)
Su función es simple: hacer agujeros. La broca estándar penetra el material y evacua las virutas a través de sus canales helicoidales. Usamos brocas HSS para trabajos generales y brocas de carburo sólido para producción en volumen o materiales difíciles. En CNC, el taladrado suele ser solo el primer paso antes del escariado (para ajustar el diámetro exacto) o el roscado.
Herramientas de torneado CNC (para tornos)
En el torno, la estrategia de herramientas cambia. La pieza gira y la herramienta estacionaria —a menudo un porta-insertos— se alimenta hacia ella.
Herramientas de torneado externo
Es la operación básica del torno: cortar el diámetro exterior de una pieza. Usamos diferentes formas de insertos y portaherramientas para desbaste (cortes profundos y rápidos) o acabado (pasadas ligeras para un acabado fino y tolerancias precisas).
Barras de mandrinar (Boring Bars)
Una barra de mandrinar es básicamente una herramienta de torneado para el interior de una pieza. Primero se perfora un agujero y luego la barra lo amplía a un diámetro preciso con buen acabado interior. La rigidez es esencial para evitar vibraciones.
Herramientas de ranurado y tronzado
Son herramientas delgadas y especializadas. Una herramienta de ranurado corta canales específicos, como los asientos para juntas tóricas. La herramienta de tronzado corta completamente la pieza del material base.
Herramientas de roscado
Estas cortan roscas de tornillo. El inserto tiene una punta con la forma exacta del perfil de la rosca (por ejemplo, 60° para una métrica estándar). El torno CNC sincroniza perfectamente el movimiento longitudinal de la herramienta con la rotación del husillo para generar una hélice precisa.
La importancia de los recubrimientos de herramientas
El material base de la herramienta es solo una parte de la historia. Ese recubrimiento ultrafino es un multiplicador crítico del rendimiento. No es decorativo: reduce la fricción, aumenta la resistencia al calor y mejora notablemente la resistencia al desgaste. Puede marcar la diferencia entre una herramienta que produce 100 piezas o 1.000.
TiN (Nitruro de Titanio)
El clásico recubrimiento dorado. Es una opción económica y versátil que mejora la resistencia al desgaste en brocas y fresas. Puede extender la vida útil de la herramienta entre 3 y 4 veces en comparación con una sin recubrimiento en mecanizado general.
TiAlN (Nitruro de Titanio y Aluminio)
Este recubrimiento oscuro es ideal para altas temperaturas. A medida que la herramienta se calienta, el aluminio en el recubrimiento forma una capa protectora de óxido de aluminio en el filo de corte, actuando como barrera térmica. Por eso sobresale en mecanizado de alta velocidad o en materiales difíciles y generadores de calor como acero inoxidable, titanio o aleaciones de níquel.
Los recubrimientos son una parte esencial de las herramientas de corte modernas, ya que nos permiten aumentar velocidades y avances más allá de lo que el material base podría soportar.
Selección de herramientas en la práctica: el método HordRT
Entonces, ¿cómo selecciona un ingeniero de HordRT entre todos estos tipos de herramientas de corte para un nuevo proyecto? No es cuestión de adivinanza. Es un proceso sistemático basado en tres factores principales: la geometría de la pieza, el material y la precisión requerida.
Analizar la geometría de la pieza
Primero, observamos el plano. ¿Qué características se van a cortar? ¿Hay cavidades profundas y estrechas? Necesitaremos una fresa de extremo de gran alcance. ¿Superficies 3D complejas? Eso requiere una fresa esférica. ¿Una superficie ancha y plana? Ahí se usa una fresa de planeado. La forma, el diámetro y la longitud de la herramienta deben permitir el acceso físico a todas las áreas.
Considerar el material de la pieza
¿Qué material se mecaniza? Si es aluminio 6061, necesitamos herramientas afiladas, probablemente con un recubrimiento de alto pulido o DLC para evitar adherencias. Si es acero inoxidable 304, elegimos una herramienta de carburo resistente con recubrimiento TiAlN para soportar el calor y la abrasión. Los materiales más duros o abrasivos exigen herramientas más duras y recubrimientos más resistentes al calor.
Definir los requisitos de precisión
Finalmente, ¿cuáles son las tolerancias y el acabado requeridos? Un agujero común puede hacerse con una broca estándar. Pero uno con tolerancia de ±0,01 mm requiere taladrar primero un poco menor y luego escariar o mandrinar para alcanzar la medida exacta. Para un acabado tipo espejo, siempre programamos una pasada de acabado ligera con una herramienta afilada y dedicada, minimizando la deflexión y garantizando la precisión.
Este método sistemático nos asegura un plan de herramientas eficiente y fiable que equilibra velocidad, costo y calidad antes de cortar la primera viruta.
Conclusión
Como ves, seleccionar las herramientas CNC adecuadas es una decisión de ingeniería compleja. Es un equilibrio entre ciencia de materiales, geometría y física, donde una pequeña elección puede tener un gran impacto en el resultado.
Elegir correctamente suele marcar la diferencia entre un trabajo rentable y fluido o uno lleno de retrasos, herramientas rotas y piezas rechazadas. Por eso vale la pena asociarse con un equipo con amplia experiencia práctica.
