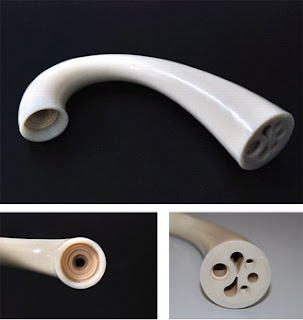

El moldeo por inyección asistido por gas (GAIM, por sus siglas en inglés) es una técnica especializada de procesamiento de plásticos utilizada para producir piezas más ligeras, resistentes a la deformación y con una calidad estética superior en comparación con las fabricadas mediante moldeo por inyección convencional. Al inyectar un gas inerte (generalmente nitrógeno) en un polímero fundido dentro de la cavidad del molde, los fabricantes crean secciones huecas o parcialmente huecas que reducen el consumo de material, eliminan marcas de hundimiento y tensiones internas, y acortan los tiempos de ciclo. Este artículo explica la tecnología en detalle: principios fundamentales, pasos del proceso, equipos, pautas de diseño, materiales, control del proceso, defectos comunes y soluciones, aplicaciones típicas, consideraciones de costo y sostenibilidad, y pruebas de calidad.
1. Principio básico
En esencia, el GAIM reemplaza partes de la sección sólida tradicional del plástico con un canal lleno de gas. El proceso típicamente sigue estos pasos:
- Inyección del fundido (llenado parcial): El polímero fundido se inyecta en el molde para llenarlo parcialmente y formar una piel sólida contra las paredes del molde.
- Inyección de gas: Después de que el frente del plástico alcanza una posición o presión predeterminada, se inyecta un gas inerte (a través de boquillas o del propio sistema de inyección) con presión y flujo controlados. El gas desplaza el núcleo fundido, creando un canal hueco (o múltiples canales) dentro de la pieza.
- Enfriamiento y mantenimiento: La piel exterior se enfría y solidifica mientras se mantiene la presión interna del gas hasta que el polímero adquiere suficiente resistencia.
- Vaciado y expulsión del gas: Tras el enfriamiento, el gas se libera y la pieza se expulsa.
El gas presiona desde el interior, nivelando el fundido, reduciendo las tensiones internas y eliminando las marcas de hundimiento. La sincronización del proceso, la presión del gas y el volumen son críticos para obtener la geometría hueca y el rendimiento deseado.
2. Equipos y hardware
El GAIM requiere ciertos equipos adicionales respecto a un sistema de moldeo por inyección estándar:
Sistema de suministro de gas: Fuente de gas inerte a alta presión (normalmente nitrógeno).
Compresor o amplificador de gas y control de presión: Regula e incrementa la presión del gas (típicamente de decenas a cientos de bares).
Unidad de inyección de gas / sistema de válvulas: Montado en el molde o en la máquina de inyección, entrega el gas al fundido.
Molde con canales y boquillas de gas: Incluye puntos de inyección, canales de retorno y ventilaciones.
Sistema de control: Sincroniza la inyección de material, la inyección de gas, el mantenimiento de presión y el vaciado.
Equipo de seguridad: Manejo seguro de gas a alta presión (válvulas de alivio, sensores, capacitación adecuada).
Existen dos enfoques principales: inyección de gas montada en el molde y montada en la unidad; la primera permite mayor precisión y control multizona.
3. Materiales adecuados para GAIM
No todos los polímeros se comportan igual bajo inyección de gas. Los más comunes incluyen:
Polipropileno (PP): Excelente fluidez, usado en carcasas y piezas grandes.
Polietileno (PE): Usado en paneles y contenedores.
Acrilonitrilo butadieno estireno (ABS): Ideal para piezas estéticas con buen acabado superficial.
Policarbonato (PC): Usado con precaución; requiere alta resistencia del fundido.
Nailon (PA): Para piezas estructurales, con control de humedad.
Materiales con carga o mezclas: Algunos grados con fibra de vidrio o minerales pueden usarse, aunque afectan el flujo del gas.
Atributos clave: buena fluidez, suficiente resistencia del fundido y comportamiento de contracción predecible.
4. Consideraciones de diseño
El diseño en GAIM requiere equilibrio entre ingeniería y creatividad:
Geometría de la pieza:
Espesor de pared uniforme (piel exterior 1–3 mm).
Trayectoria del canal de gas a través de zonas más gruesas.
Ubicación del canal de entrada para un flujo de gas predecible.
Diseño de nervaduras y salientes adecuado para evitar canales no deseados.
Diseño del molde:
Puntos de inyección de gas bien posicionados.
Ventilación adecuada para evitar aire atrapado.
Secciones de estrangulamiento para detener el gas en lugares deseados.
Compatibilidad con insertos.
Implicaciones estructurales:
Los canales huecos alteran las rutas de carga.
Análisis FEA recomendado para validar diseño.
5. Parámetros y control del proceso
Variables críticas:
Volumen / posición de llenado del fundido.
Presión y caudal del gas.
Tiempo de inyección de gas (retraso).
Tiempo de mantenimiento y permanencia del gas.
Tiempo de enfriamiento y estrategia de ventilación.
Los sistemas modernos usan control en bucle cerrado con sensores de presión y temperatura en el molde.
6. Ventajas del moldeo por inyección asistido por gas
Ahorro de material y reducción de peso.
Eliminación de marcas de hundimiento y deformación.
Mejor acabado superficial.
Tiempos de ciclo más cortos.
Mayor libertad de diseño para piezas gruesas o complejas.
7. Limitaciones y desventajas
Mayor costo inicial del molde.
Complejidad de proceso y necesidad de control preciso.
No apto para piezas delgadas o materiales muy cargados.
Mantenimiento y seguridad adicionales.
Posible debilidad estructural en zonas huecas.
8. Defectos comunes y soluciones
Bloqueo del canal de gas: Aumentar presión o temperatura, ajustar el momento de inyección.
Ruptura de la piel: Reducir presión del gas o retrasar la inyección.
Formación desigual del hueco: Reubicar compuertas o agregar puntos de inyección.
Marcas superficiales: Ajustar la ventilación o presión del gas.
Deformaciones: Optimizar el enfriamiento y control del gas.
9. Aplicaciones e industrias
Automotriz: Paneles interiores, parachoques, puertas.
Electrodomésticos: Partes de lavadoras, refrigeradores.
Muebles y bienes de consumo: Mangos, marcos, estructuras.
Deportes: Componentes ligeros de alta rigidez.
Equipos industriales: Cubiertas grandes con ahorro de material.
10. Control de calidad y ensayos
Inspección dimensional con CMM.
Ensayos no destructivos (rayos X o tomografía) para canales huecos.
Ensayos mecánicos: tracción, flexión, impacto.
Pruebas de estanqueidad, si aplica.
Estudios de capacidad del proceso (SPC).
El monitoreo de presión y temperatura en el molde permite análisis de causa raíz.
11. Sostenibilidad y análisis de costos
El GAIM reduce el consumo de material y peso, disminuyendo costos y huella ambiental. También mejora la eficiencia energética al reducir tiempos de ciclo.
Factores de ROI:
Ahorro de material por pieza.
Reducción del tiempo de ciclo.
Amortización del molde.
Costos de energía y mantenimiento.
Reciclabilidad al final de la vida útil.
12. Mejores prácticas de implementación
Aplicar DFM (Diseño para Manufactura) desde el inicio.

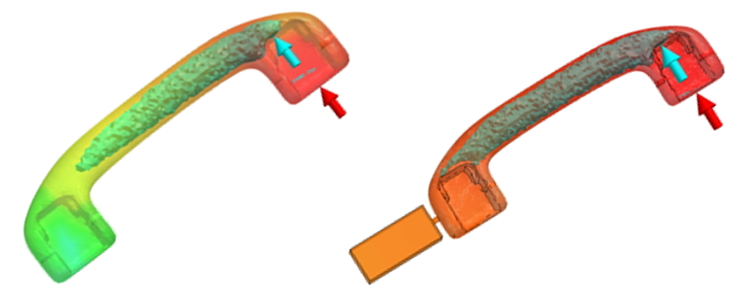

Utilizar simulación y prototipado virtual.
Comenzar con parámetros conservadores.
Invertir en instrumentación y capacitación del personal.
Diseñar moldes con fácil mantenimiento.
13. Tendencias e innovaciones
Sensores integrados y conectividad Industria 4.0.
Simulación avanzada acoplada con dinámica de gas.
Técnicas híbridas con espuma estructural o co-inyección.
Generación in situ de nitrógeno más eficiente.
Automatización del diseño de canales de gas a partir de CAD.
Los fabricantes que combinan simulación, control de proceso y diseño moderno logran los mejores resultados.
Conclusión
El moldeo por inyección asistido por gas es un proceso maduro y poderoso para producir piezas plásticas más ligeras, con mejor apariencia y a menudo más económicas. Su éxito depende de la selección de materiales, el diseño del molde y pieza, el control preciso del proceso y la inversión adecuada en equipos. En aplicaciones industriales, automotrices y de consumo de alto volumen, el GAIM ofrece ventajas diferenciales en rendimiento y costo.
