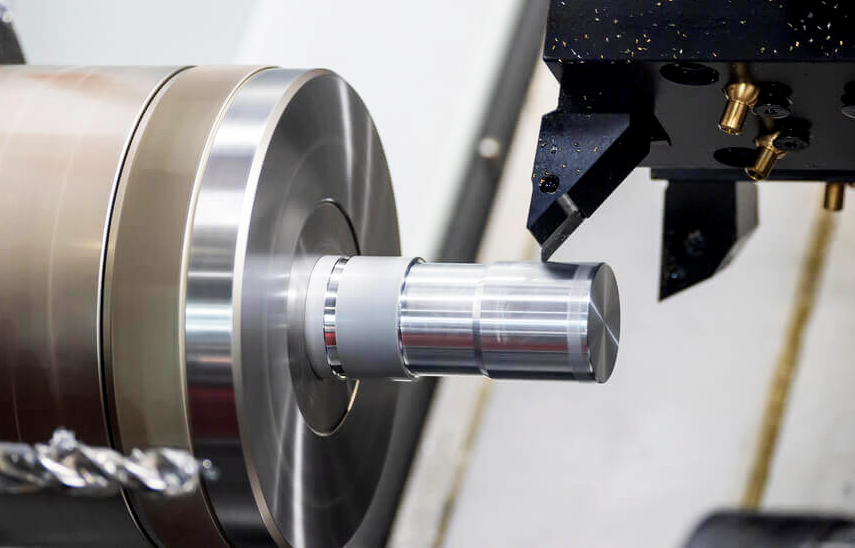

En el mundo actual de la fabricación avanzada, el mecanizado CNC (Control Numérico por Computadora) se destaca como un método versátil y altamente preciso para producir piezas complejas con gran exactitud. Sin embargo, lograr los mejores resultados con esta tecnología no depende únicamente de programar rutas de herramientas eficientemente; el éxito comienza desde una etapa previa: el diseño. Diseñar con la fabricabilidad en mente es fundamental para reducir costos, mejorar la calidad del producto y acelerar los tiempos de entrega.
En este artículo, exploraremos las principales pautas y principios de diseño que deben considerarse al crear piezas optimizadas para el mecanizado CNC.
1. Comienza con Objetivos Claros
Antes de diseñar cualquier componente, es esencial tener una comprensión clara de los requisitos del proyecto. Define la funcionalidad de la pieza, el entorno en el que se utilizará, el material más adecuado, el volumen de producción y el presupuesto disponible. Estos factores influirán directamente en tus decisiones de diseño y en la selección de procesos de mecanizado adecuados.
2. Selección de Materiales
No todos los materiales se comportan igual durante el mecanizado. Algunos son fáciles de trabajar (como el aluminio o el latón), mientras que otros (como el acero inoxidable o los plásticos técnicos) requieren herramientas y estrategias específicas. Al seleccionar materiales, considera:
Propiedades mecánicas (resistencia, dureza, conductividad térmica, etc.)
Facilidad de mecanizado
Disponibilidad en el mercado
Coste de adquisición y mecanizado
Opta por materiales compatibles con los procesos CNC y consulta con tu proveedor para asegurarte de que el material seleccionado sea el más eficiente para tu aplicación.
3. Mantén un Diseño Simple
La simplicidad suele ser una virtud en el diseño para mecanizado CNC. Geometrías excesivamente complejas pueden incrementar significativamente el tiempo de mecanizado, el desgaste de herramientas y el riesgo de errores. Un diseño más sencillo no solo facilita el proceso, sino que también mejora la repetibilidad y reduce los costes.
Evita detalles innecesarios
Diseña formas geométricas claras y accesibles
Simplifica las transiciones entre superficies
4. Tolerancias y Ajustes
Definir tolerancias adecuadas es clave para garantizar la funcionalidad de las piezas sin incurrir en costes innecesarios. Tolerancias más ajustadas requieren más tiempo de mecanizado y pueden incrementar significativamente el precio. Se recomienda:
Utilizar tolerancias estándar siempre que sea posible
Determinar tolerancias en función del propósito de la pieza
Consultar con el maquinista para conocer las capacidades de sus máquinas
5. Diseña para la Maquinabilidad
Algunas características geométricas son más fáciles de mecanizar que otras. Los cortes profundos, esquinas internas agudas o zonas de difícil acceso pueden requerir herramientas especiales o múltiples configuraciones de sujeción.
Recomendaciones:
Evita esquinas internas en ángulo recto (las herramientas circulares no pueden mecanizar ángulos perfectos)
Utiliza radios internos que coincidan con el diámetro de la herramienta
Minimiza la profundidad de cavidades para facilitar el acceso de la herramienta
6. Minimiza los Socavados (Undercuts)
Los socavados complican el mecanizado, especialmente cuando se utiliza maquinaria de 3 ejes. A menos que se disponga de equipos multieje (como máquinas de 5 ejes), los socavados pueden requerir herramientas especiales o procesos adicionales como el electroerosionado (EDM).
Consejo: Si es posible, rediseña la pieza para evitar socavados o asegúrate de que puedan mecanizarse desde un ángulo accesible.
7. Usa Radios y Chaflanes (Fillets)
Incorporar radios y chaflanes no solo mejora la estética de la pieza, sino que también:
Reduce concentraciones de tensión
Prolonga la vida útil de las herramientas de corte
Mejora la fluidez del mecanizado
Evita esquinas vivas innecesarias. Los radios internos deberían ser al menos el 25-30% del diámetro de la herramienta para mejorar la eficiencia.
8. Considera la Orientación y Sujeción
Durante el mecanizado, la forma en que se sujeta una pieza puede afectar la precisión final. Un buen diseño debe facilitar la fijación segura sin distorsionar la pieza ni requerir utillajes complejos.
Consejos clave:
Agrega superficies planas que puedan servir de puntos de apoyo
Incluye referencias geométricas (datums) que faciliten el posicionamiento
Evita geometrías que requieran múltiples reposicionamientos
9. Espesor de Pared Uniforme
Las paredes delgadas o con espesores no uniformes pueden generar deformaciones debido a vibraciones o acumulación de calor. Para evitar estos problemas:
Mantén un grosor mínimo de pared adecuado según el material (por ejemplo, 0.8 mm para aluminio, 1.5 mm para acero)
Evita diferencias bruscas de espesor que dificulten el arranque uniforme de material
Considera que paredes muy delgadas pueden vibrar y reducir la precisión
10. Prototipado y Iteración
Antes de pasar a la producción en serie, siempre es recomendable fabricar prototipos funcionales. El prototipado CNC permite:
Verificar el ajuste de piezas ensambladas
Detectar errores de diseño
Validar tolerancias y propiedades funcionales
La retroalimentación obtenida en esta fase es invaluable para optimizar la versión final del diseño.
11. Colaboración con Maquinistas
Diseñadores y maquinistas deben trabajar como un equipo. Consultar con el taller de mecanizado desde la fase inicial del diseño ayuda a:
Identificar posibles desafíos de fabricación
Ajustar tolerancias y formas para reducir costes
Acelerar el proceso de validación y producción
Una buena comunicación reduce los retrabajos y asegura mejores resultados.
Conclusión
Diseñar para el mecanizado CNC requiere un equilibrio entre los requisitos funcionales, la estética del diseño y la capacidad de fabricación. Siguiendo estas directrices, los diseñadores pueden crear piezas más fáciles de mecanizar, más económicas y con mejor rendimiento general.
Una colaboración fluida con el equipo de mecanizado es esencial para lograr resultados óptimos. Al comprender las limitaciones y fortalezas del mecanizado CNC, se pueden evitar errores costosos y aprovechar al máximo esta tecnología.
